Các hiện tượng bất lợi và phương pháp xử lý của Antminer S19 Pro trong quá trình hoạt động.

Các hiện tượng bất lợi và phương pháp xử lý của Antminer S19 Pro trong quá trình hoạt động.

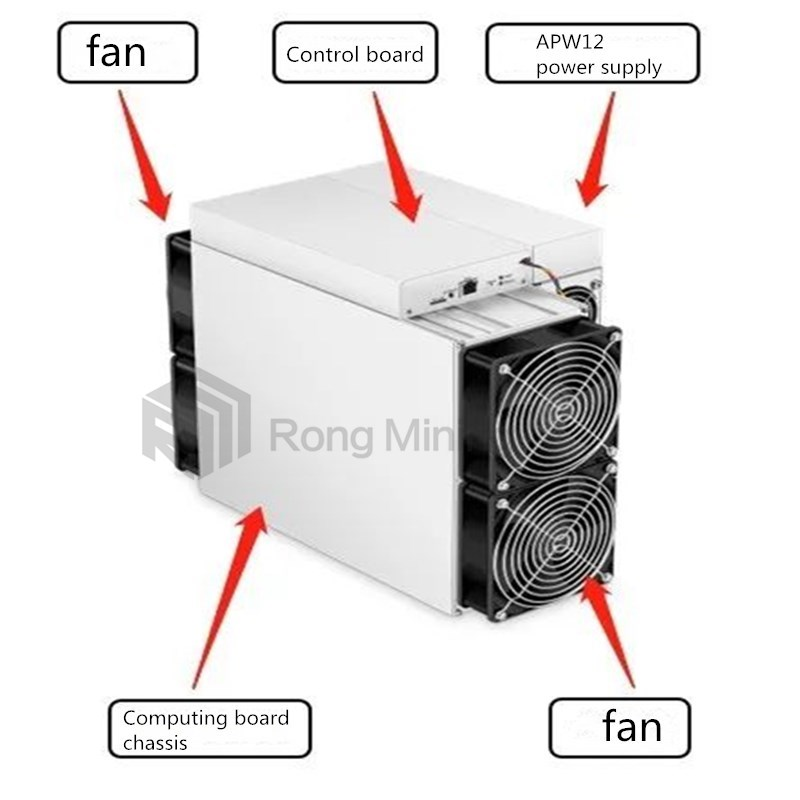

Xin chào tất cả mọi người!  Tôi là kỹ sư Wang từ Rongminer.  Đầu tiên, hãy để tôi giới thiệu kiến ​​trúc tổng thể của Antminer S19 Pro.  S19 Pro chủ yếu bao gồm 3 bảng tính toán, 1 bảng điều khiển, nguồn điện APW12 và 4 quạt làm mát, như được hiển thị trong hình sau:

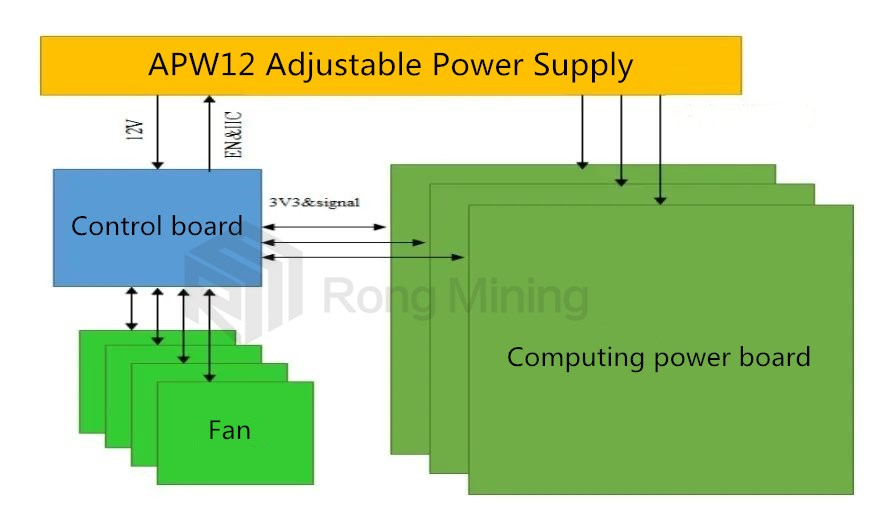

Tiếp theo, chúng ta hãy xem cấu trúc làm việc của bảng điện toán nội bộ của S19 Pro

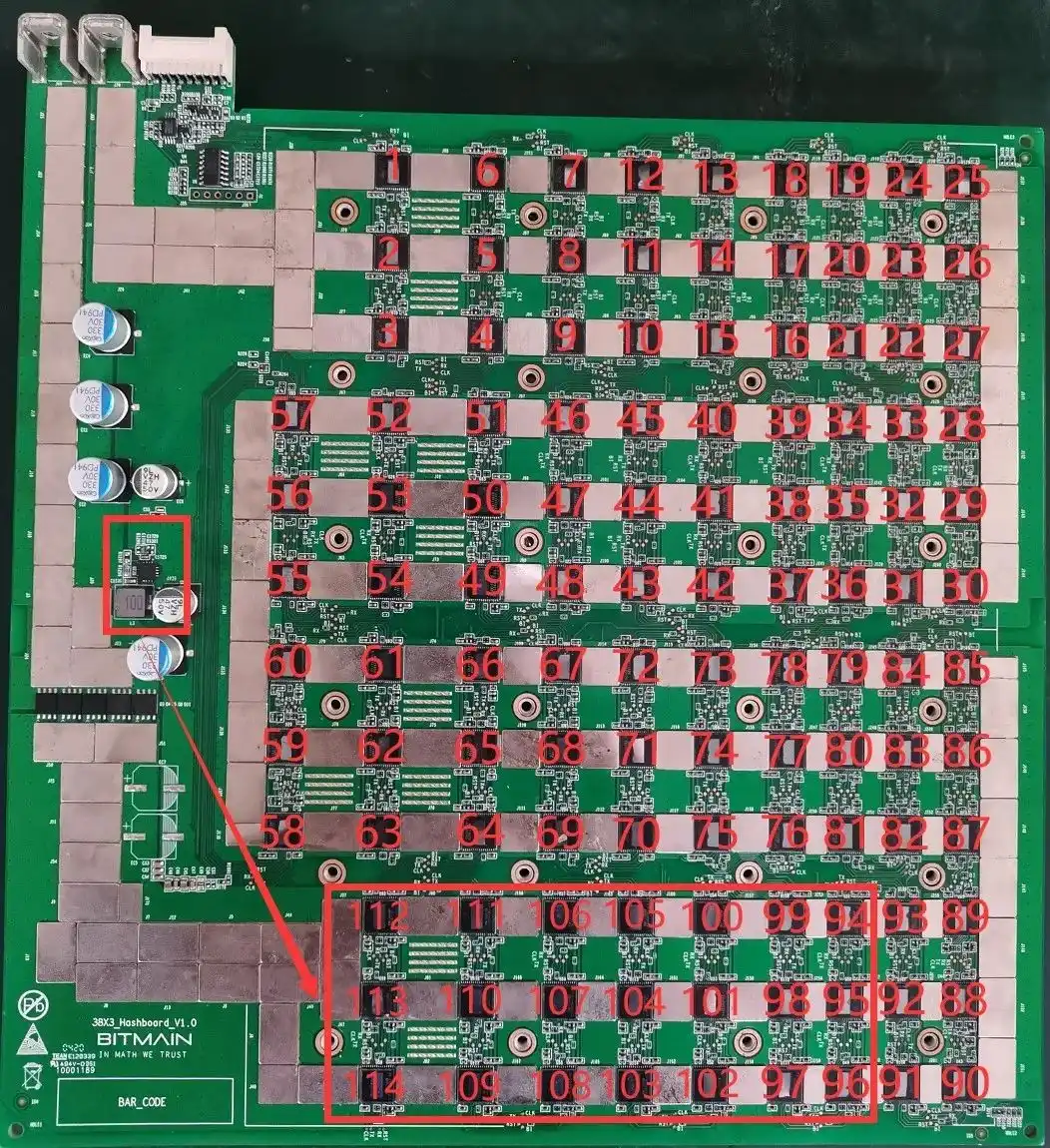

1. Bảng tính toán Antminer S19 Pro bao gồm 114 chip, được chia thành 38 nhóm (miền), mỗi nhóm bao gồm 3 IC;  Điện áp hoạt động của chip S19 Pro là 0,32V;  Các nhóm thứ 38, 37, 36, 35, 34, 33 và 32 (tổng cộng 7 nhóm) được cung cấp bởi công suất 20V từ mạch tăng Q9 để xuất ra 1,8V cho LDO và các nhóm thứ 31 đến 1 được cung cấp bởi VDD 12.6V thông qua LDO để cung cấp 1.8.  Điện áp giảm 0,32V cho mỗi miền ngược.

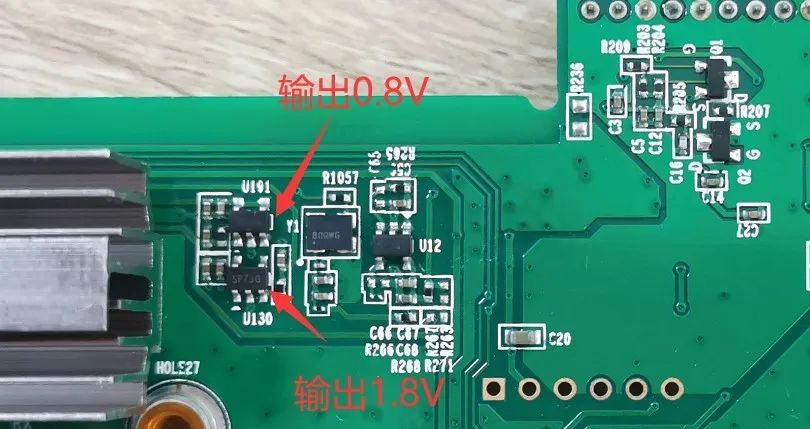

2. Tất cả 0,8V được cung cấp bởi đầu ra 1,8V cục bộ thông qua LDO, như được hiển thị trong hình sau:

Trên thực tế, sau khi thử nghiệm, Antminer S19 Pro thực hiện rất tốt về tỷ lệ tiêu thụ năng lượng, tính ổn định và các điều kiện hoạt động khác trong các điều kiện môi trường được khuyến nghị chính thức.  Nếu bảng tính bị trục trặc, các hiện tượng phổ biến nhất bao gồm báo cáo 0, số báo cáo và sức mạnh tính toán thấp.  Trong những tình huống này, chúng ta có thể xử lý chúng theo cách này

(1). Khi màn hình LCD của vật cố thử nghiệm hiển thị "ASIC ng: (0)", lần đầu tiên đo tổng điện áp của miền và mạch tăng 20V, sau đó sử dụng đầu dò ngắn mạch để ngắn mạch điểm kiểm tra RO và điểm kiểm tra 1V8 giữa các chip thứ nhất và thứ hai, sau đó chạy chương trình tìm chip.  Nhìn vào nhật ký cổng nối tiếp, nếu 0 chip vẫn được tìm thấy tại thời điểm này, đó sẽ là một trong những tình huống sau:

Một. Sử dụng đồng hồ vạn năng để đo xem điện áp tại các điểm kiểm tra 1V8 và 0V8 là 1,8V và 0,8V.  Nếu không, nó có thể là một sự bất thường trong các mạch LDO 1,8V và 0,8V của miền này hoặc hai chip ASIC trong miền này không được hàn đúng.  Hầu hết trong số chúng được gây ra bởi các mạch ngắn trong các tụ điện bộ lọc vá 0,8V và 1,8V (đo các giá trị điện trở của tụ điện bộ lọc ở mặt trước và mặt sau của PCBA);

b. Kiểm tra xem các mạch của U2 & U3 & U4 có bất thường, chẳng hạn như hàn ảo kháng thuốc, v.v.

c. Đo điện trở của R232 hoặc R233 bằng đồng hồ vạn năng để xem liệu nó có nằm trong vòng 1 ohm không và việc đọc không nhảy.  Nếu không, xin vui lòng thay thế hai điện trở này;

d.Check nếu có bất kỳ chân nào trên chip đầu tiên chưa được hàn đúng cách (nó được phát hiện trong quá trình bảo trì rằng có hộp thiếc trên các chân khi nhìn từ bên cạnh, nhưng khi chip được gỡ bỏ, người ta thấy rằng các chân không được hàn chút nào.

(2). Nếu một chip có thể được tìm thấy trong bước 1, điều đó có nghĩa là chip đầu tiên và mạch trước đều tốt.  Sử dụng một phương pháp tương tự để khắc phục sự cố các chip tiếp theo.  Ví dụ, ngắn mạch điểm kiểm tra 1V8 và điểm kiểm tra RO giữa các chip thứ 38 và 39.  Nếu nhật ký có thể tìm thấy 38 chip, thì không có vấn đề gì với 38 chip đầu tiên;  Nếu vẫn tìm thấy 0 chip, trước tiên hãy kiểm tra xem 1V8 có bình thường không.  Nếu nó là bình thường, thì các chip sau 38 có vấn đề.  Tiếp tục sử dụng tìm kiếm nhị phân cho đến khi tìm thấy chip có vấn đề.  Giả sử có một vấn đề với chip NTH, khi 1V8 và RO giữa các chip N-1 và NTH được chuyển mạch ngắn, các chip N-1 có thể được tìm thấy.  Tuy nhiên, khi 1V8 và RO giữa các chip NTH và N+1 được chuyển mạch ngắn, toàn bộ chip không thể được tìm thấy.

(3). Khi màn hình LCD thử nghiệm hiển thị "ASIC 113: (Báo cáo 113)", nó chỉ ra rằng bảng vận hành có thể phát hiện 114 chip ở tốc độ baud 115200, nhưng chỉ tìm thấy 113 chip ở tốc độ baud 12m và một chip không được tìm thấy ở tốc độ baud 12m.  Phương pháp sửa chữa: Sử dụng phương pháp nhị phân, ngắn mạch điểm kiểm tra 1V8 và điểm kiểm tra RO giữa các chip thứ 38 và 39 thông qua đầu dò ngắn mạch.  Nếu nhật ký có thể tìm thấy 38 chip, thì 38 chip đầu tiên vẫn ổn;  Nếu có 47 mạch ngắn và báo cáo nhật ký 46, điều đó có nghĩa là chip thứ 47 không thể được phát hiện và không có vấn đề gì với việc kiểm tra ngoại hình.  Nói chung, thay thế chip thứ 47 là đủ.

(4). Khi kiểm tra màn hình LCD LCD "ASIC ng: (x, báo cáo đã cố định của một chip nhất định)", có hai tình huống:

Một. Kịch bản đầu tiên;  Thời gian thử nghiệm về cơ bản giống như bảng OK (thường là giá trị của X không thay đổi mỗi khi được kiểm tra) (thời gian thử nghiệm đề cập đến thời gian nhấn nút bắt đầu thử nghiệm vào màn hình LCD hiển thị kết quả "ASIC ng: (x)").  Tình huống này rất có thể là do hàn bất thường của các điện trở CLK, CI và BO của chip XTH, điều quan trọng là phải tập trung vào 6 điện trở này.  Xác suất thấp là do hàn bất thường của các chân sau trong chip X-1, X và X+1:

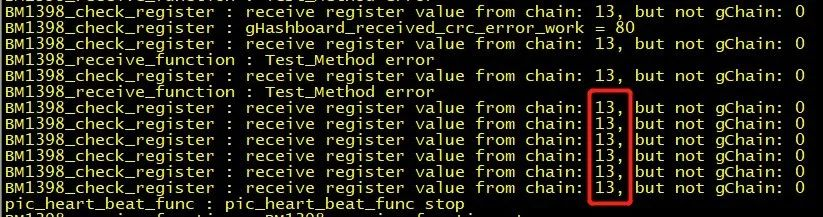

(b). Kịch bản thứ hai;  Thời gian thử nghiệm dài gần gấp đôi so với bảng OK (đôi khi giá trị x có thể thay đổi trong mỗi lần kiểm tra và đôi khi x = 0);  Tại thời điểm này, nhật ký thường chứa các thông tin sau (số màu đỏ có thể không nhất thiết phải là 13, tùy thuộc vào ổ cắm mà dây nối được kết nối);  Trong quá trình thử nghiệm, người ta cho rằng điện áp miền của hầu hết các miền ở phía trước vị trí bất thường nhỏ hơn 0,3V và điện áp miền của miền phía sau gần như cao hơn 0,34V.  Tình huống này được gây ra bởi chip không được hàn đúng cách, thường là 1,8V, 0,8V, RXT, CLK không được hàn đúng cách.  Đề xuất trực tiếp đo điện áp miền để định vị nơi xảy ra vấn đề.  Các phương pháp ngắn mạch 1V8 và RO được sử dụng trong bước 1 cũng có thể định vị vị trí của sự bất thường.

(c). Hiện tại, hầu hết các trải nghiệm bảo trì đã tìm thấy các mạch ngắn vi mô (0 hàng trăm overs) giữa các tín hiệu, được gây ra bởi điện trở thấp của ghim chip.  Trước tiên bạn có thể sử dụng súng hơi nóng để hàn và xem nó có ổn không.

(5). Nếu sức mạnh tính toán của một bảng là thấp, thì đây là phương pháp thuận tiện và nhanh chóng để xác định vị trí và sửa chữa nó - nghĩa là đăng nhập vào IP thông qua phần mềm Putty để quan sát xem điện áp hoạt động miền và trả lại không của bảng này có bình thường hay không và sửa chữa thông tin nhật ký của Putty.

Hoạt động cụ thể như sau:

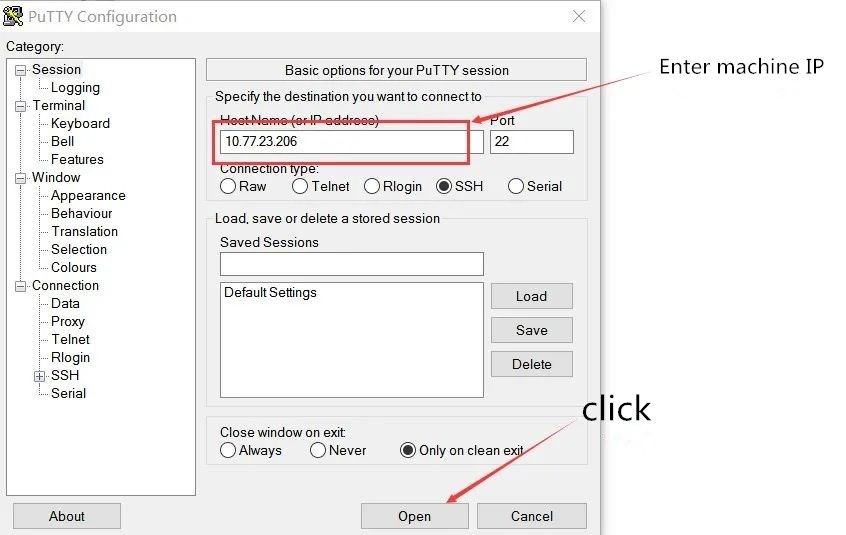

(1). Mở địa chỉ IP của máy với sự cố đầu vào và nhấp vào Mở

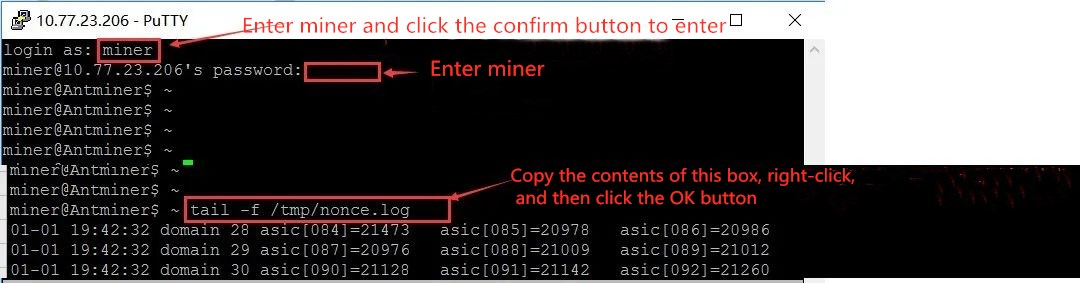

(2). Bằng cách nhập tên người dùng, mật khẩu và lệnh kiểm tra, bạn có thể thấy trạng thái của miền trả về và điện áp không.  Nếu có các điều kiện bất thường trong điện áp không và miền, bạn có thể đo lường và sửa chữa dựa trên chip bất thường in.

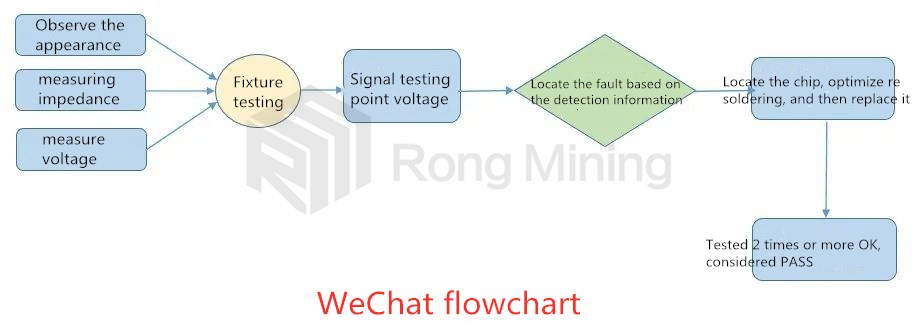

Cuối cùng, tôi muốn chia sẻ với bạn một quy trình sửa chữa, hy vọng sẽ cung cấp trợ giúp cho suy nghĩ của mọi người khi sửa chữa máy khai thác:

Trên đây là phương pháp phân tích và xử lý chất lượng của kỹ sư của tôi cho máy S19.  Nếu bạn có bất kỳ câu hỏi nào, bạn có thể tham khảo ý kiến ​​của chúng tôi
